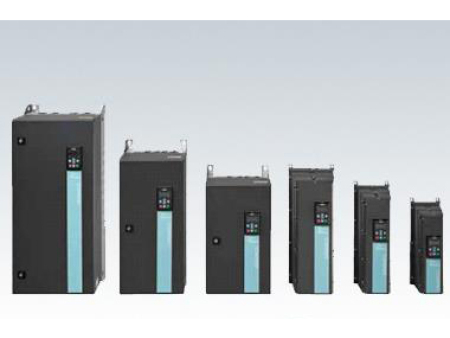

产品介绍
为了应对能源意识、经济性、能耗等方面越来越高的需求，西门子推出了SINAMICS G120P 系列变频器产品。SINAMICSG120P 是一款创新且易于操作的变频器，此产品专门针对工业领域的泵、风机和压缩机应用，但同时也兼顾楼宇自动化领域的需求进行了优化。SINAMICS G120P 可为种类丰富的任务提供经济的驱动方案。易SINAMICS G120P，防护等级 IP55，外形尺 FSA ~ FSF：包含功率模块和控制单元和智能操作面板 IOPSINAMICS G120P，防护等级 IP20，外形尺 FSA ~ FSF：包含功率模块和控制单元和智能操作面板 IOP于操作的特性使得该产品不仅有助于现有频率控制驱动的优化，也能在客户更改固定转速驱动方案或翻新设备时提供支持。
SINAMICS G120P 系列变频器具备先 进的硬件和软件功能，这些功能可显著地促进节能，从而为环境资源的保护提供助益。此外SINAMICS G120P 还有助于对供电系统的保护，这是因为此变频器的拓扑结构能够降低谐波电流。因此进线处无需使用进线电抗器。
SINAMICS G120P 是一款模块式变频器系统，其包含以下组件：
• 控制单元 CU230P-2
• 功率模块 PM230
• 操作单元或保护盖
特征：
SINAMICS G120P 配备了以下连接和接口，以应对各种特殊需求：
• 控制单元 CU230P-2 的现场总线接口，可选择
- RS485/USS，Modbus/RTU，BACnetMS/TP
- PROFIBUS DP
- CANopen
• Ni1000/Pt1000 接口，用于直接连接温度传感器
• 230 V 继电器，用于直接连接辅助装置
• 电位隔离数字量输入，采用独立电位组以避免电位转移
• 绝缘模拟量输入，在无附加组件的状态下确保安装符合 EMC规定
易于操作
优越的易操作性是 SINAMICS G120P 的主要特点之一：
• 操作单元 IOP（Intelligent Operator Panel，智能操作面板）配备针对特定应用的简单调试向导
• 明码文本脚本用于集成至调试工具STARTER，以应对复杂应用
• 操作单元采用明码文本显示屏，且具备丰富的诊断功能（IOP）
• 可通过 SINAMICS 微型存储卡（MMC）或 SIMATIC 存储卡（SD 卡）保存参数设置，用于数据克隆及现场调试
• 采用插接式端子排连接电源电缆和电机电缆（功率最高可达 18.5 kW）
• 采用模块式结构，有助于驱动组件的快速更换
优点：
能效高
SINAMICS G120P 能够提升整条过程链中的能效，并将能耗降至最低。通过先 进技术实现高 效能源管理经过优化的变频器拓扑
• 无需附加措施即可符合 IEC/EN 61000-3-12 对谐波限值和THD 的要求（Rsce ≥ 120）
• 电源谐波失真降低
• 无电抗器 → 安装体积减小
• 表观功率降低 → 所需的电缆横截面积更小通过操作单元实现简便的、针对特定应用的调试和操作
• 通过针对应用的向导进行现场调试，无需变频器相关的专 业知识
• 独 特功能：使用 SINAMICS 微型存储卡（MMC）或 SIMATIC 存储卡（SD 卡）进行参数预设和复制变频器数据组
• 数据备份功能有助于便捷的组件更换
• 控制单元 CU230P-2 上集成了 USB 接口，从而可方便地通过调试工具 STARTER 进行调试和诊断
• 可实现对变频器的调试、诊断和控制灵活多变的集成功能
• 具备用于本地任务的 PLC 功能可灵活应用集成的功能块 → 省去附加的外部组件
• 集成 4 个 PID 控制器无需上层控制系统（PLC）即可进行分布式闭环控制，从而实现独立的电机过程控制
• 配备 3 个可编程的数字定时开关从而对可选择的日程序和周程序进行控制灵活胜任宽广的应用领域
• 配备电位隔离的数字量输入，采用独立电位组
• 配备绝缘的模拟量输入
- 不会出现电位转移
- 无需附加组件即可符合 EMC 规定，满足过程工业领域的要求
• 配备 Ni1000/Pt1000 温度传感器接口
- 可直接连接温度传感器，无需外部接口单元
• 配备 230 V 继电器
- 实现对辅助装置的直接控制，例如节流阀或阀门驱动装置灵活的模块式系统，可应对严苛的环境条件
• 可在最高 +60 ºC 的环境温度下使用
• 功率电子设备和控制电子设备均采用模块式结构
- 可方便地扩展功率范围
- 可实现功率部件的快速更换
• 操作单元采用插接式设计
- 防止未经授权的访问
- 使用操作单元 IOP 时防护等级达 IP54/UL Type 12（与 IP55 PM230 联用）
- 使用操作单元 BOP-2 或保护盖时防护等级达 IP55/UL Type 12（与 IP55 PM 230 联用）
• 可更换单个组件并无需重新安装
应用领域：
设计
专门针对泵、风机和压缩机应用SINAMICS G120P 可胜任工业领域的泵、风机和压缩机应用，适用于过程工业、水处理以及楼宇自动化等领域。
SINAMICS G120P 是下列应用的不 二 之 选：
• 供暖或冷却设备的循环泵
• 增压站用泵
• 液位控制
• 冷却塔中的风机
• 用于进风和排风的风机
• 用于隧道和多层停车场的风机
• 用于楼梯井的风机
• 用于压缩空气供给的压缩机
可靠应对严苛环境SINAMICS G120P 适用于严苛环境：
• 应用于开关柜外时防护等级高达 IP55/UL Type 12
• 可在最高 60 ºC 的环境温度下使用
• 损耗功率通过外部散热器排出，采用独立的内部空气循环
• 模块设有涂层，耐湿性和防尘性更高
