产品介绍
概述
• 用于S7-300/ET 200M的负载电源
• 用于将市电电压转换为所需的24VDC工作电压
• 输出电流为 2A、5 A 或 10A
应用
S7-300/ET 200M 需要 24V DC 电源。
SITOP 负载电源把 120/230 VAC 线路电压转换到所需的 24 VDC 工作电压。
这些模块可利用外部电压为S7-300/ET200M以及传感器和执行器供电。
设计
负载电源模块安装在 CPU/IM 361/IM153（插槽1）左边的 DIN 导轨上。
通过所提供的电源连接器连接到 CPU/IM 361/IM153 上。
该模板的前面板包括：
• 输出电压指示：
一个 LED 显示 24 V DC 输出电压。
• 线电压选择开关：
可以通过带保护罩的开关选择输入电压：120 VAC 或 230 VAC。
• 24 VDC 输出电压的 On/off 开关；
前面板上通过盖板保护的还有：
• 端子:
这些端子用于连接输入电压电缆、输出电压电缆和接地导线。
负载电源也可安装在 35 mm 的标准导轨上（EN 50 022），这需要下述安装适配器：
• PS 307-1B 和 PS 307-1E各需一个适配器
• PS 307-1K 需2个适配器

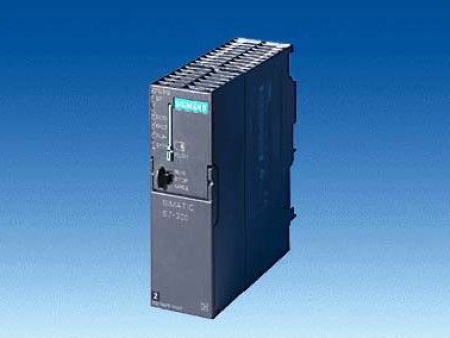

产品展示
